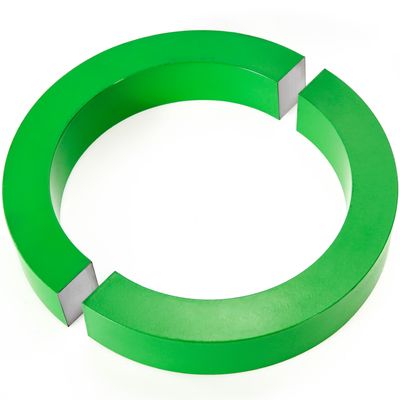

Núcleo magnético do transformador da permeabilidade alta do núcleo 15mm do permalói da proteção

Núcleo magnético do transformador da permeabilidade alta do núcleo 15mm do permalói da proteção
Núcleo magnético do transformador da permeabilidade alta do núcleo 15mm do permalói da proteção

Imagem Grande :  Núcleo magnético do transformador da permeabilidade alta do núcleo 15mm do permalói da proteção

Detalhes do produto:
Lugar de origem: China
Marca: HEMEI
Certificação: CE
Número do modelo: 48*68*15mm
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1000
Preço: Negotiable
Detalhes da embalagem: Caixa padrão
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 1000pcs/month

Núcleo magnético do transformador da permeabilidade alta do núcleo 15mm do permalói da proteção

descrição
núcleo: Permalói Entrada preliminar: 5A
Potência de saída: Minuto 50MW Tensão: 7VAC
Estrutura da bobina: Toroidal Uso: Proteção, medida
Realçar:

núcleo do permalói de 48mm

,

núcleo do permalói de 15mm

,

núcleo magnético do transformador da permeabilidade alta de 48mm

Liga alta do Ferro-níquel do núcleo do permalói da permeabilidade para o transformador atual
O permalói refere frequentemente ligas do ferro-níquel com um índice do níquel na escala de 30 a 90%. É uma liga magnética macia muito amplamente utilizada. Com a tecnologia apropriada, as propriedades magnéticas podem eficazmente ser controladas, como a permeabilidade inicial que excede 105, permeabilidade máxima que excede 106, coercivity como baixo como um Oersted de 2 ‰, coeficiente retangular perto de 1 ou perto de 0, o permalói com uma estrutura de cristal cúbica cara-centrada tem a boa plasticidade e pode ser processado em fitas ultra-finas de 1μm e em vários formulários do uso. As ligas de uso geral são 1J50, 1J79, 1J85 e assim por diante. A indução magnética da saturação de 1J50 é levemente mais baixa do que aquela do aço do silicone, mas sua permeabilidade magnética é dezenas de vezes mais alta do que aquela do aço do silicone, e sua perda do ferro é igualmente 2 a 3 vezes mais baixo do que aquela do aço do silicone. É feita em um transformador com uma frequência mais alta (400~8000Hz), e a corrente da nenhum-carga é pequena. É apropriado para fazer um transformador de alta frequência pequeno abaixo de 100W. 1J79 tem o bom desempenho detalhado e é apropriado para transformadores da alta frequência e da baixa tensão, núcleos do interruptor da proteção do escapamento, núcleos comuns da indutância do modo e núcleos do transformador atual. A permeabilidade inicial de 1J85 pode alcançar mais de cem mil 105, que é apropriado para transformadores de baixa frequência ou de alta frequência da entrada e da saída, indutores comuns do modo e transformadores atuais da elevada precisão com sinais fracos.

Aplicação:
São apropriados para a aplicação no campo magnético fraco, podem ser usados para a sensibilidade alta de fabricação e o transformador de poder pequeno, amplificador magnético da baixa potência, relé, cabeça do dispositivo da gravação magnética, zero transformadores atuais da sequência, conversor de poder, transformador atual de precisão, amplificador magnético, transformador de poder, bloqueador, transformador do pulso, transformador do pulso da polaridade da mudança, conversor da tensão de C.C., modulador magnético, elemento constante da indutância, transformador unipolar do pulso, proteção magnética, e assim por diante.

Parâmetros

Tamanho (milímetros)(a) atual entradoPotência de saída (mW)
55*65*510minuto 13mW
55*75*105minuto 38mW
55*75*125minuto 45mW
48*68*155minuto 50mW
55*75*203minuto 45mW

Núcleo magnético do transformador da permeabilidade alta do núcleo 15mm do permalói da proteção 0Núcleo magnético do transformador da permeabilidade alta do núcleo 15mm do permalói da proteção 1

parâmetro:

TAMANHOCorrente entradaRelação das voltasCarga de trabalhoTensãoPotência de saída
55*65*5mm10A900T1K3.7V13mW
55*75*10mm5A400T400Ω3.9V38mW
54*78*12mm5A500T1K7V49mW
67*47*15mm5A400T750Ω6V48mW
55*75*20mm3A250T500Ω4.3V36mW
95*75*20mm3A 5A250T400Ω 300Ω3.4V 4.5V28mW 67mW
85*55*25mm3A 5A250T600Ω 500Ω5.4V 7.6V48mW 115mW
88*67*10mm5A400T500Ω4.5V40mW
72*47*27mm3A 5A250T600Ω 500Ω5.6V 7.7V52mW 118mW
63*50*12mm5A400T300Ω2.9V28mW
58*42*8mm5A400T300Ω2.7V24mW
58*45*20mm5A400T300Ω5.3V46mW
50*35*15mm5A400T400Ω3.7V34mW
48*38*10mm5A900T1K4.7V22mW
43*33*6mm5A900T600Ω2.6V11mW
40*25*15mm5A400T500Ω5V50mW
43*33*9mm5A900T1K4.5V20mW
