Detalhes do produto:
|
| Material: | Permalói | Entrada preliminar: | 10A |
|---|---|---|---|
| Potência de saída: | Minuto 13MW | Tensão: | 3.7VAC |
| Estrutura da bobina: | Toroidal | Uso: | Proteção, medida |
| Realçar: | núcleo magnético macio de 5mm,Núcleo 3.7VAC magnético macio,Núcleo do níquel do ferro do permalói |
||

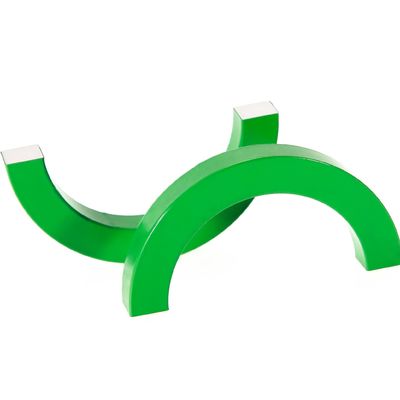

Liga alta do Ferro-níquel do núcleo do permalói da permeabilidade para o transformador atual
Propriedades mecânicas
Macio recozido
Elástico: MPa do minuto 570
Rendimento: MPa do minuto 160
Alongamento: Minuto 45%
Propriedades físicas
Densidade: 8,7 g/cm3
Ponto de derretimento: °C 1400
Temp do curie: °C 400
Propriedades magnéticas
Indução de saturação: 0,70
Permeabilidade máxima: 110,000-260,000
Força coercitiva - A/m: 0.7-2.4
Μ 0.08>= da permeabilidade: 30,000-55,000
Aplicação:
São apropriados para a aplicação no campo magnético fraco, podem ser usados para a sensibilidade alta de fabricação e o transformador de poder pequeno, amplificador magnético da baixa potência, relé, cabeça do dispositivo da gravação magnética, zero transformadores atuais da sequência, conversor de poder, transformador atual de precisão, amplificador magnético, transformador de poder, bloqueador, transformador do pulso, transformador do pulso da polaridade da mudança, conversor da tensão de C.C., modulador magnético, elemento constante da indutância, transformador unipolar do pulso, proteção magnética, e assim por diante.
Parâmetros
| Tamanho (milímetros) | (a) atual entrado | Potência de saída (mW) |
| 55*65*5 | 10 | minuto 13mW |
| 55*75*10 | 5 | minuto 38mW |
| 55*75*12 | 5 | minuto 45mW |
| 48*68*15 | 5 | minuto 50mW |
| 55*75*20 | 3 | minuto 45mW |
parâmetro:
| TAMANHO | Corrente entrada | Relação das voltas | Carga de trabalho | Tensão | Potência de saída |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
