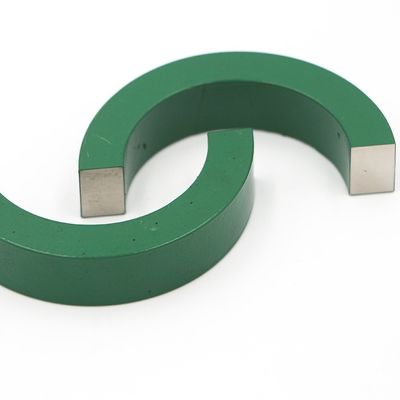

Transformador atual Toroidal magnético do transformador 10mm do núcleo da permeabilidade alta

Transformador atual Toroidal magnético do transformador 10mm do núcleo da permeabilidade alta
Transformador atual Toroidal magnético do transformador 10mm do núcleo da permeabilidade alta

Imagem Grande :  Transformador atual Toroidal magnético do transformador 10mm do núcleo da permeabilidade alta

Detalhes do produto:
Lugar de origem: China
Marca: HEMEI
Certificação: CE/ROHS
Número do modelo: 10*10mm
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1000
Preço: Negotiable
Detalhes da embalagem: Caixa padrão
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 1000pcs/month

Transformador atual Toroidal magnético do transformador 10mm do núcleo da permeabilidade alta

descrição
Material: Permalói Entrada preliminar: 5A
Potência de saída: Minuto 38MW Tensão: 74VAC
Estrutura da bobina: Núcleo Toroidal Uso: Proteção, medida
Realçar:

transformador alto do núcleo magnético da permeabilidade do minuto 45mW

,

transformador do núcleo magnético de 10mm

,

Transformador atual toroidal de 74VAC 10mm

Núcleo alto do permalói da permeabilidade para o transformador atual

O permalói refere uma liga do ferro-níquel com uma vasta gama de índice do níquel, variando de 35% a 90%. A característica a mais grande do permalói é sua permeabilidade magnética alta em campo magnèticos fracos. Sua intensidade da indução magnética da saturação está geralmente entre 0.6-1.0T. O permalói o mais simples é uma liga composta de dois elementos: ferro e níquel. Com o rolamento e o tratamento térmico apropriados, podem ter a permeabilidade magnética alta. Ao mesmo tempo, podem razoavelmente combinar o índice do ferro e do níquel para obter a indução magnética da saturação relativamente alta. Contudo, este permalói tem a baixa resistividade e as propriedades mecânicas pobres, tão lá não são muitas aplicações práticas. O permalói é essencialmente uma liga do ferro-níquel (FeNi) com coercivity muito baixo, quando a densidade magnética BS da saturação, a permeabilidade e a temperatura de curie forem toda altas, perto do ferro puro. o permalói do Multi-elemento, a permeabilidade relativa inicial pode alcançar 30.000 a 80.000, mas a resistividade é baixa, aproximadamente 10-7Ω-m, pode ser processada em fatias muito finas, assim que pode ser usada até (20-30) a frequência do funcionamento do quilohertz. As tiras finas do permalói com uma espessura de 0.02mm são de uso geral na engenharia doméstica, e há igualmente umas tiras finas grossas de 0.005mm. Contudo, devido à isolação da superfície da tira fina durante o processo de enrolamento do núcleo magnético, seu fator de enchimento é reduzido extremamente, assim em projetar raramente o uso. Quando a frequência da aplicação excede 30kHz, devido à baixa resistividade do permalói, sua perda aumentará significativamente.



3.Features
1). Baixo coercivity e perda de histerese magnética;
2). Resistividade e loweddy-currentloss altos;
3). Permeabilidade initialmagnetic alta e permeabilidade magnética máxima;
4). Densidade de fluxo magnético alta da saturação;



Parâmetros

Tamanho (milímetros) (a) atual entrado Potência de saída (mW)
55*65*5 10 minuto 13mW
55*75*10 5 minuto 38mW
55*75*12 5 minuto 45mW
48*68*15 5 minuto 50mW
55*75*20 3 minuto 45mW



parâmetro:

TAMANHO Corrente entrada Relação das voltas Carga de trabalho Tensão Potência de saída
55*65*5mm 10A 900T 1K 3.7V 13mW
55*75*10mm 5A 400T 400Ω 3.9V 38mW
54*78*12mm 5A 500T 1K 7V 49mW
67*47*15mm 5A 400T 750Ω 6V 48mW
55*75*20mm 3A 250T 500Ω 4.3V 36mW
95*75*20mm 3A 5A 250T 400Ω 300Ω 3.4V 4.5V 28mW 67mW
85*55*25mm 3A 5A 250T 600Ω 500Ω 5.4V 7.6V 48mW 115mW
88*67*10mm 5A 400T 500Ω 4.5V 40mW
72*47*27mm 3A 5A 250T 600Ω 500Ω 5.6V 7.7V 52mW 118mW
63*50*12mm 5A 400T 300Ω 2.9V 28mW
58*42*8mm 5A 400T 300Ω 2.7V 24mW
58*45*20mm 5A 400T 300Ω 5.3V 46mW
50*35*15mm 5A 400T 400Ω 3.7V 34mW
48*38*10mm 5A 900T 1K 4.7V 22mW
43*33*6mm 5A 900T 600Ω 2.6V 11mW
40*25*15mm 5A 400T 500Ω 5V 50mW
43*33*9mm 5A 900T 1K 4.5V 20mW
